Westland Sea King AEW
Вертолёт ДРЛО

    Базирующийся на легких английских авианосцах вертолет предназначен для своевременного обнаружения ударных самолетов противника, атакующих авианосные группы и отдельные корабли, находящиеся вне зоны действия самолетов ДРЛО, своих ВВС, базирующихся на берегу.
    Разработка этого вертолета на базе противолодочного вертолета Sea King HAS Mk.2 была начата в мае 1982 года, а уже в июне того же года начались работы по переоборудованию первых двух вертолетов. С каждого из них была снята гидроакустическая станция и вместо нее смонтирован комплекс радиоэлектронного оборудования, состоящий из РЛС дальнего обнаружения, системы опознавания, средств радиотехнической разведки, аппаратуры обработки и отображения данных и необходимых средств связи.

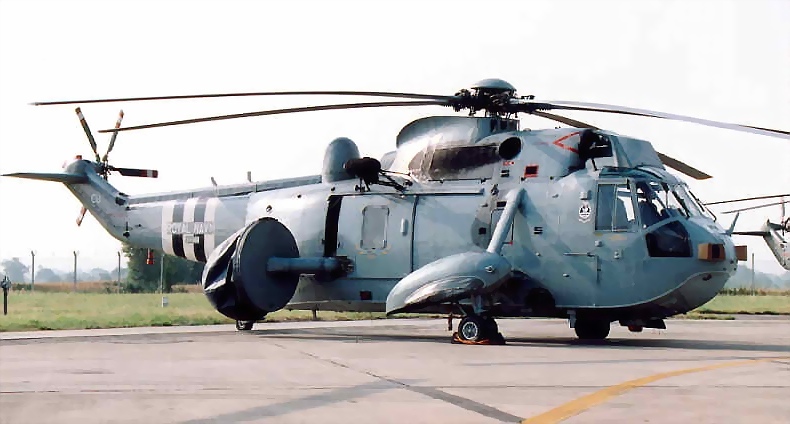

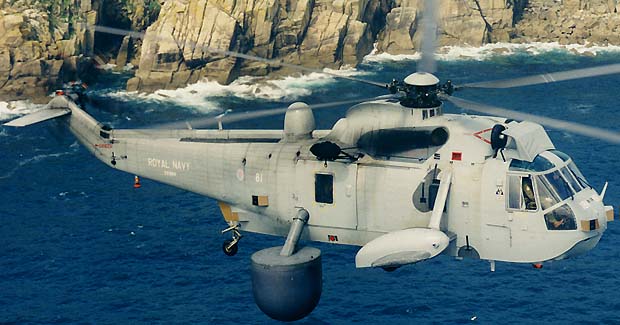

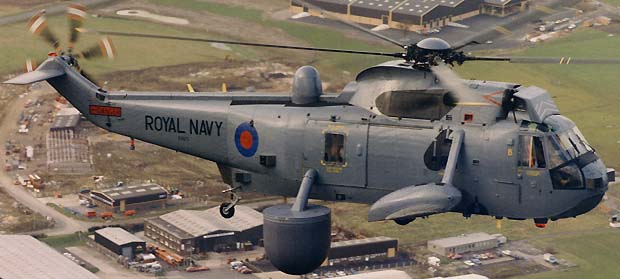

    На вертолете установлена модернизированная РЛС "Searchwater", входящая также в состав бортового радиоэлектронного оборудования английских базовых патрульных самолетов Nimrod Мk2. Антенна РЛС размещена снаружи правого борта фюзеляжа на шарнирном кронштейне, который в нерабочем положении с помощью гидросистемы поворачивается назад на 90?. В рабочем положении антенна находится ниже обводов фюзеляжа и обеспечивает круговой обзор. Для защиты антенны использован радиопрозрачный обтекатель, который во время работы наполняется сжатым воздухом с избыточным давлением 0.035 кг/см2.
    Во время взлета, посадки и в нерабочем положении воздух из обтекателя стравливается. Диаметр и длина обтекателя 1.8 м, масса РЛС 545 кг, время поворота в рабочее положение составляет 14 секунд. При полете вертолета на высоте 3000 м дальность обнаружения радиолокационной станцией воздушных целей составляет 230 км. Технические возможности РЛС "Searchwater" позволяют вести одновременное наблюдение за 40 целями, осуществлять целеуказание без прекращения работы в режиме поиска, она может работать в качестве метеорологической и навигационной.
    Сигналы РЛС обрабатываются соответствующей бортовой аппаратурой и выводятся на пульт оператора тактической установки, установленный в грузовой кабине. Пульт имеет три индикатора: кругового обзора (ориентирован на север и стабилизирован относительно земли), "дальность-азимут" и "дальность".
    Проведенные во второй половине 1982 года испытания системы "вертолет-РЛС" показали ее высокую эффективность, следствием чего было формирование в 1985 году первого звена из трех вертолетов Sea King HAEW Mk.2, предназначенных для авианосца "Illustrious". В 1986 году звено вертолетов Sea King HAEW Mk.2 было развернуто на авианосце "Ark Royal", а затем и на авианосце "Invincible". При продолжительности патрулирования 4-4.5 часа каждое из таких звеньев должно обеспечить круглосуточную защиту авианосного соединения.
Тактико-технические характеристики:
Год принятия на вооружение - 1970
Диаметр главного винта - 18,90 м
Диаметр хвостового винта - 3,16 м
Длина - 17,02 м
Высота - 5,13 м
Масса, кг
- пустого - 7428
- максимальная взлетная - 9750
Внутренние топливо - 3714 л
Тип двигателя - 2 ГТД Rolls-Royce (Bristol Siddeley) Gnome H.1400-1T
Мощность при взлете - 2 х 1680 л.с.
Мощность при полете - 2 х 1485 л.с.
Максимальная скорость - 226 км/ч
Крейсерская скорость - 204 км/ч
Практическая дальность - 1740 км
Дальность действия - 230-1480 км
Время патрулирования - 2 ч
Скороподъемность - 619 м/мин
Практический потолок - 6200 м
Статический потолок - 1980 м
Экипаж - 2 + 2 чел
